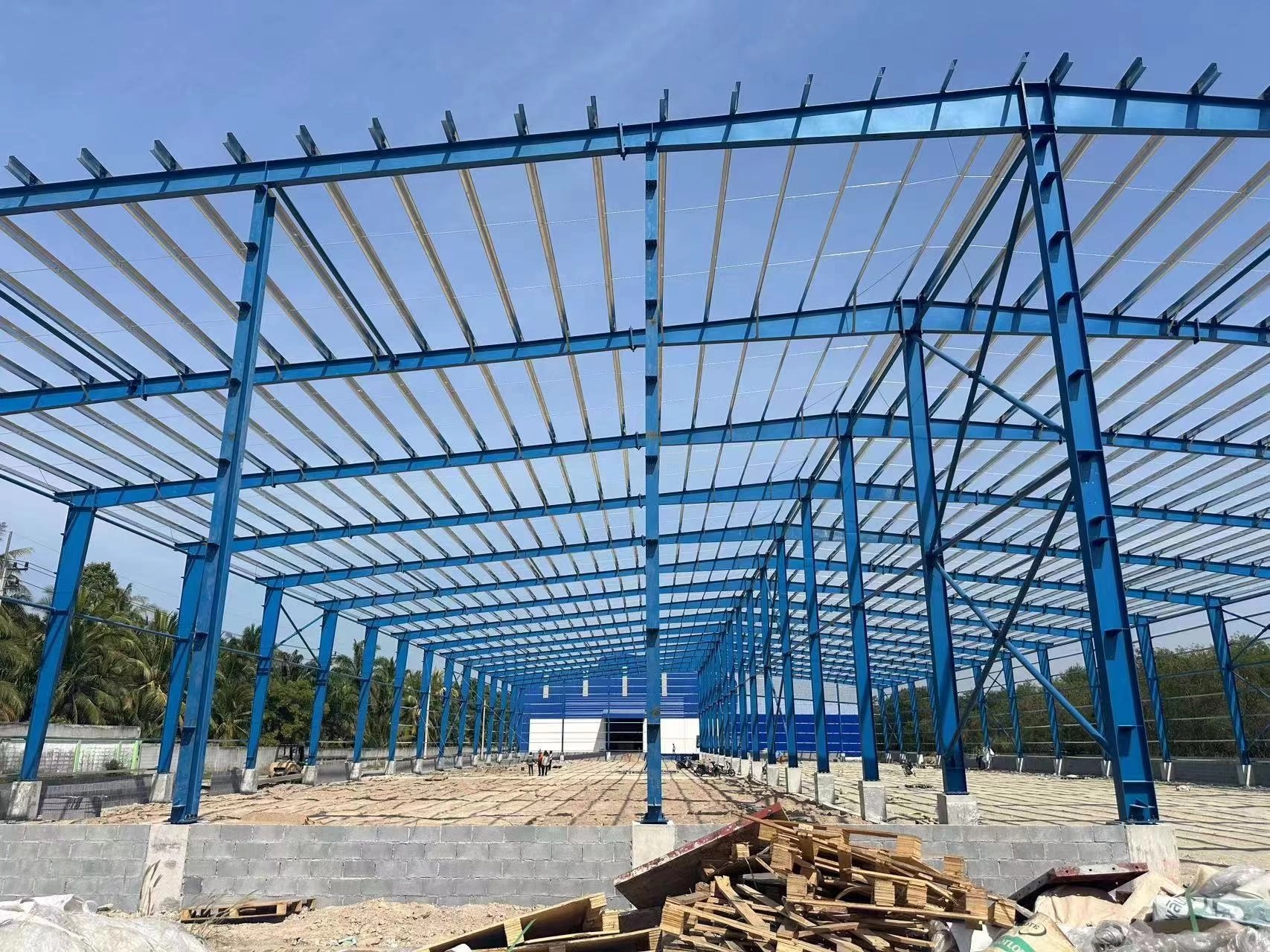

En el mundo de la construcción moderna, Los sistemas de estructuras de acero desempeñan un papel fundamental en la configuración de todo, desde naves industriales hasta rascacielos. Sin embargo, la capacidad de interpretar dibujos de estructuras de acero es tan importante como los propios componentes. Para ingenieros, arquitectos y contratistas, estos dibujos actúan como modelo que hace realidad los conceptos de diseño. Leer mal un solo símbolo o línea puede provocar errores costosos, riesgos de seguridad o retrasos en el proyecto. En este artículo, le explicaremos cómo leer en detalle los dibujos de estructuras de acero, asegurándonos de que pueda navegar con confianza incluso en los documentos de diseño más complejos.
Los dibujos de estructuras de acero son más que simples líneas en papel: son el lenguaje de la ingeniería de estructuras de acero . Estos documentos traducen la visión de un arquitecto en instrucciones precisas y edificables para la fabricación y el montaje de componentes de acero. Cada viga, columna, perno y riostra se define con meticuloso detalle, incluido su tamaño, posición, método de conexión y especificación del material.
No interpretarlos correctamente podría comprometer la integridad estructural de un edificio. En esencia, los dibujos estructurales tienen tres propósitos principales:
Comunicación de diseño : transmite claramente cómo se debe ensamblar la estructura de acero.
Guía de fabricación : defina dimensiones, tolerancias y calidades de materiales.
Garantía de calidad : garantice el cumplimiento de las normas de seguridad y los estándares de ingeniería.
Los profesionales involucrados en el proceso de construcción de acero , ya sean soldadores, gerentes de obra o inspectores de calidad, deben conocer este lenguaje visual.
Hay varios tipos de dibujos en un proyecto de estructura de acero, cada uno de los cuales cumple una función específica. Exploremos los tipos más comunes que encontrará:
Estos muestran la disposición general de la estructura de acero. Los dibujos GA incluyen líneas de cuadrícula, niveles de piso, elevaciones y vistas en sección. Le ayudan a comprender dónde pertenece cada miembro de acero en la estructura del edificio.
Los dibujos de taller son muy detallados y se centran en componentes individuales. Estos son creados por el fabricante para fabricar miembros de acero con precisión. Incluyen orificios para pernos, soldaduras y especificaciones de materiales.

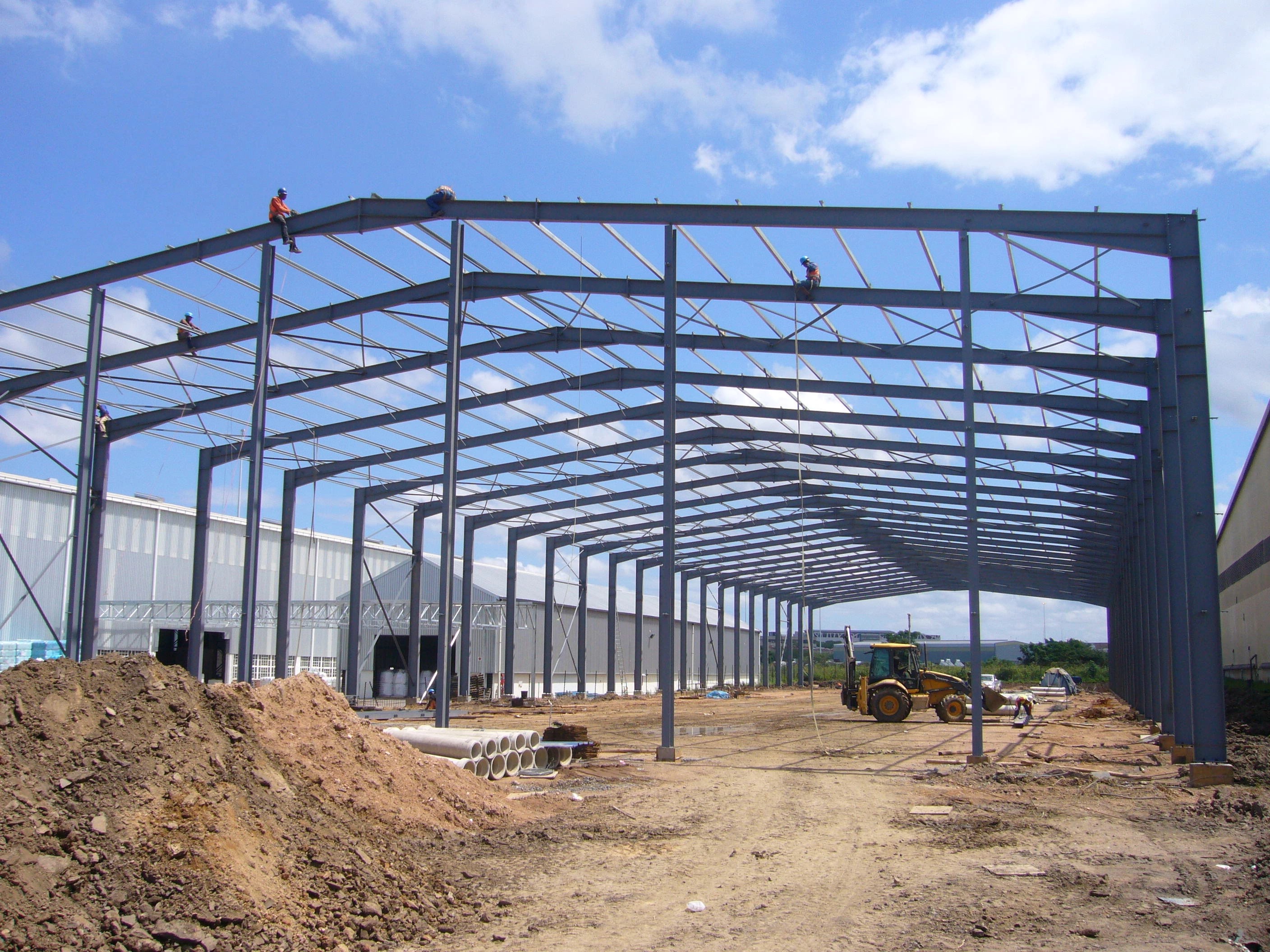

Estos se utilizan in situ durante el montaje de la estructura de acero. Incluyen detalles de conexión, posiciones de los miembros y puntos de elevación para garantizar un montaje seguro y eficiente.
Los dibujos de ensamblaje combinan varios miembros en una subestructura, como cerchas o marcos arriostrados. Ayudan a los soldadores e instaladores a saber cómo ensamblar secciones en el taller o en el sitio.
Cada dibujo de estructura de acero contiene notaciones y símbolos específicos. Comprenderlos es esencial para interpretar correctamente el diseño. Esto es lo que normalmente encontrará:
| Elemento | Descripción |
|---|---|
| Etiquetas de viga/columna | Indique el tipo de sección y las dimensiones (p. ej., HEB 200, IPE 300) |
| Líneas de cuadrícula | Ayudar a localizar elementos estructurales en la vista en planta. |
| Marcadores de elevación | Mostrar niveles de altura de diferentes pisos o secciones. |
| Símbolos de soldadura | Definir el tipo, tamaño y ubicación de las soldaduras. |
| Especificaciones de pernos | Indique el grado, tamaño y requisito de torsión del perno. |
| Notas y leyendas | Aclarar las especificaciones de materiales, tolerancias y otras instrucciones importantes. |
Echemos un vistazo más profundo a algunos de estos.
Cada elemento de acero está etiquetado mediante un sistema estandarizado. Por ejemplo, 'IPE300' se refiere a una sección de acero europea en forma de I con una profundidad de 300 mm. Esta notación ayuda a los fabricantes a seleccionar el perfil correcto sin confusión.
Los símbolos de soldadura pueden incluir soldaduras de filete, ranura o puntos, cada una con un símbolo correspondiente en el dibujo. De manera similar, los detalles de los pernos a menudo incluyen símbolos para pernos ajustados o pretensados, así como especificaciones para arandelas y tuercas.
Los detalles de conexión son críticos en de estructuras de acero los dibujos porque dictan cómo interactúan y transfieren cargas los diferentes miembros. He aquí un enfoque sistemático para leerlos:
Normalmente hay tres tipos principales:
Conexiones atornilladas (deslizamiento crítico o tipo rodamiento)
Conexiones soldadas (soldaduras en sitio o taller)
Conexiones híbridas (una combinación de ambas)
El dibujo especificará si la conexión es resistente a momentos, fijada o arriostrada, y cómo debe ejecutarse.
Rótulos como 'M20 8.8' se refieren a un perno de 20 mm de diámetro con grado de resistencia 8.8. Estas especificaciones garantizan que se cumpla la capacidad de carga sin demasiada ingeniería.
Las placas como las placas base, las placas finales y las placas de refuerzo tendrán marcado el espesor, la longitud y la posición de los orificios. Asegúrese de que coincidan con las especificaciones de transferencia y alineación de carga.
Incluso los profesionales experimentados pueden encontrar dificultades al leer dibujos de estructuras de acero. Aquí hay algunos desafíos comunes y cómo superarlos:
Solución: Consulte siempre la leyenda del dibujo o la sección de notas generales. Si no existe, consulte las normas pertinentes, como AISC o Eurocódigo.
Solución: haga referencias cruzadas de varias vistas (plano, alzado y sección) para resolver conflictos. Los elementos estructurales a menudo abarcan diferentes planos y una mala interpretación puede provocar imprecisiones dimensionales.
Solución: Compruebe siempre la escala indicada en el dibujo. Utilice reglas arquitectónicas o software CAD para medir las dimensiones con precisión.
Aquí hay algunas preguntas frecuentes que pueden ayudarlo a comprender mejor el proceso:
No necesariamente. Si bien software como AutoCAD o Tekla Structures pueden mejorar la interpretación, las impresiones impresas todavía se utilizan ampliamente en las obras de construcción. Los conocimientos básicos de ingeniería y un buen gobernante suelen ser suficientes.
Puede aprender los conceptos básicos, pero para proyectos críticos para la seguridad, la interpretación debe ser realizada o revisada por profesionales autorizados.
Traslade inmediatamente el problema al ingeniero de diseño responsable o al consultor estructural. Nunca continúe con la fabricación o construcción si hay incertidumbre.
Para edificios más simples, sí. Pero para proyectos complejos o de gran altura, el modelado 3D (BIM) se utiliza cada vez más para reducir la ambigüedad y mejorar la coordinación.
Dominar la lectura de dibujos estructurales de acero es una habilidad vital para cualquier persona involucrada en la construcción de estructuras de acero. Estos dibujos forman el puente entre el diseño y la realidad, traduciendo conceptos arquitectónicos complejos en estructuras físicas. Una dimensión mal interpretada o un símbolo de soldadura pasado por alto puede parecer trivial en el papel, pero puede tener graves implicaciones en el sitio.
Tómese el tiempo para familiarizarse con los diferentes tipos de dibujos, símbolos, escalas y convenciones. A medida que adquiera más experiencia, interpretar estos intrincados planos se convertirá en algo natural, lo que le permitirá ejecutar proyectos con precisión y confianza.
